STIHL MS201TC-M のカッティングシステムについて

STIHL MS201TC-M Types

MS201TC-Mに装着できるガイドバーとソーチェンについて

ガイドバーのマウントタイプ(取付部)

部品番号が 3005 で始まる通称 05マウント (他に大型用の 3003 通称 03マウントがあるが互換性はなく 201T には取付不可) です。

3005マウント(上)と3003マウント(下)の違い。テンショナー、固定用穴、チェンオイル供給穴の位置が大きく異なるのがわかります。

Rollomatic E と Rollomatic E Light

Rollomatic E ガイドバー

3枚の金属板を電気溶接し、中板を空洞にして軽量化してあります。そこそこ重量はあるのですが、比較的頑丈なガイドバーです。

Rollomatic E Light ガイドバー

中板の空洞部を大きくし、空洞部の補強にファイバー補強したポリアミド樹脂を充填して軽量化してあります。Rollomatic E より 30パーセント軽量化されてるそうです。かなり軽いのですが、ねじ曲げられるような力がかかると比較的簡単に曲がってしまいます。また、ソーチェンの目立てが悪かったりなんらかの理由でチェンオイル吐出量が不足すると、過熱して中のポリアミド樹脂が膨張してはみ出してきてしまうことがあります。

ピッチ

チェーンリンクのリベット間の距離(1個とばした距離/2)。スプロケット、バーノーズスプロケットも同じピッチで揃っている必要があります。

3/8P (3/8in≒9.32mm, P=Picco(ピコ), 1.3mmゲージのロープロファイル(背の低い小型)タイプです。Pのつかない 3/8 はカッターの背が高い 1.3mmあるいは1.6mmゲージの大型タイプ、Rapid ラピッドと呼ばれるタイプを指します)

ゲージ

ソーチェンのドライブリンク(足)の厚さ、及び、バー溝の幅。

1.3mm (.050in)

ソーチェン: 63PM3 ピコマイクロ3

品番は 3636 で始まります。デプスゲージのコード刻印は 6 (3/8P を表します)、ドライブリンクの刻印は 3 (1.3mmゲージを表します)、で、63、PiccoMicro を略して PM、Micro マイクロ はセミチゼル(半角)タイプのカッター。ローキックバックのため、セーフティードライブリンク付きを表す 3 が末尾につき、63PM3 となります。

ソーチェン: 63PS3 ピコスーパー3  (標準)

品番は 3616 で始まる。デプスゲージのコード刻印は 6 (3/8P を表す)、ドライブリンクの刻印は 3 (1.3mmゲージを表す)、で、63、PiccoSuper を略して PS、角刃、チゼル刃でローキックバックを狙い、セーフティードライブリンク(オレゴンではバンパードライブリンクと呼ばれる)が付いています。PS3 の 3 はセーフティードライブリンクがついていることを示します。つまり 63PS3となります。

63PS3 のセーフティドライブリンク形状

ソーチェン: 63PS ピコスーパー

品番は 3617 で始まります。デプスゲージのコード刻印は 6、ドライブリンクの刻印は 3。角刃、チゼル刃で、切削速度向上を狙い、キックバック低減のためのセーフティードライブリンクは省略、軽量化されています。カッター形状の最適化により、そんなに強いキックバックがあるわけではないのですがが、キックバックをできるだけ避けたいなら、63PS3 (3616、ピコスーパー3) の方がおすすめです。切削速度優先なら 63PS (3617、ピコスーパー)。

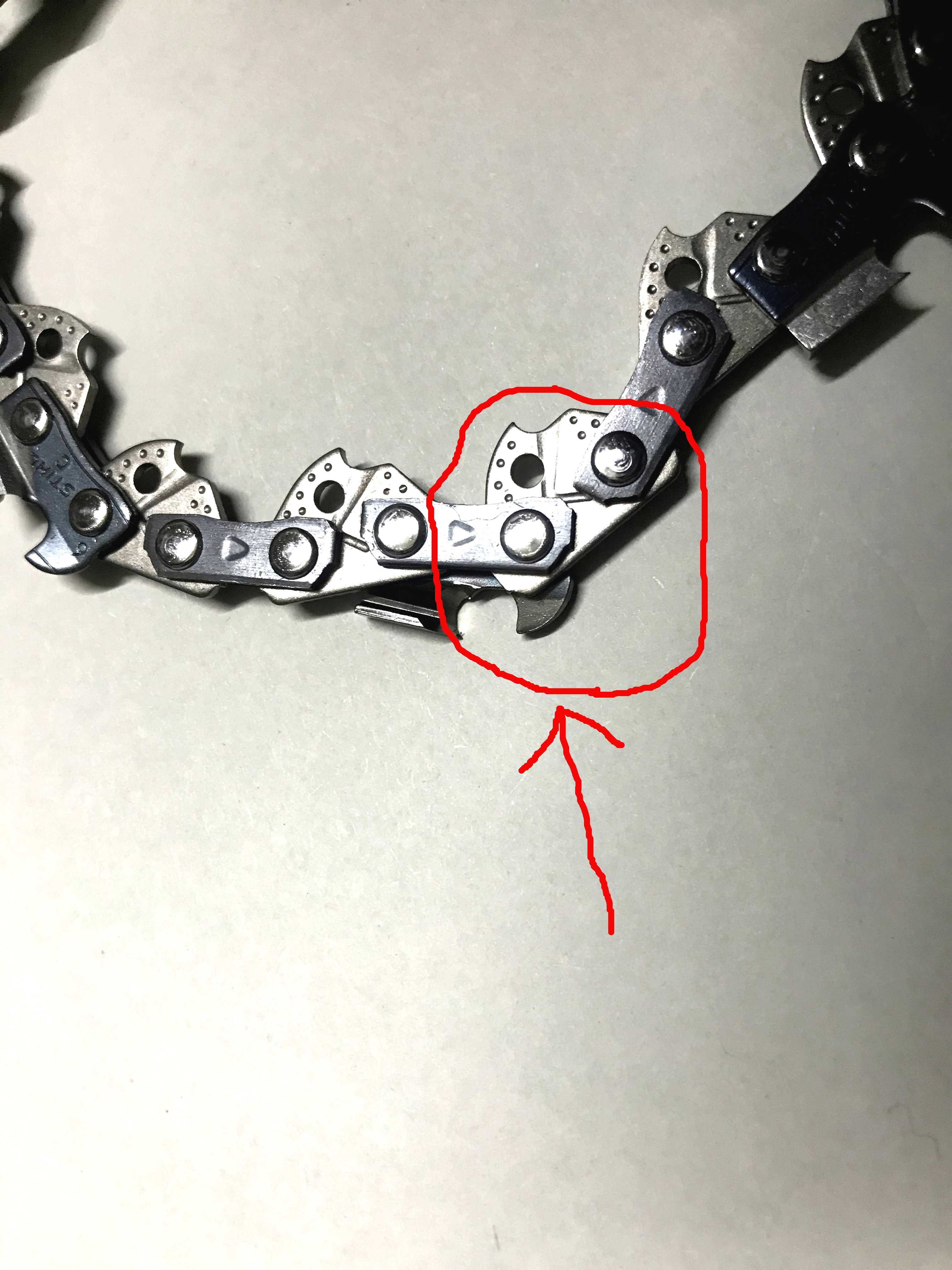

63PS のドライブリンク形状

ソーチェン: 63PD3 ピコデュロ3

品番は 3612 で始まる。カッターにカーバイドチップが装着されており、土に接触してしまった場合などの目立て間隔が通常の10倍に延びたとされています。ただし、目立ては通常のやすりでは刃がたたないので、ダイヤモンドヤスリで研ぐ必要があります。また、刃の形状からそう何度も目立てできるものではない。価格はそれなりに高額です。土がついてしまっている風倒木処理などには重宝します。

オレゴン 製ソーチェン

3/8ロープロファイル (3/8lp と表記されることもあります) で、1.3mm (.050in) ゲージのソーチェン、 91PX (シャンファーチゼル) 、 91VXL (セミチゼル) などが適合するはずです。私はこのチェンソーでは使ったことないので詳細は不明です。

他に、Oregonから、純正 3/8Pピッチ 1.3mm(.050)ゲージの MS201T を スピードカットナノという .325ピッチ .043 ゲージのシステムに変更するための バー、ソーチェン (80TXL)、スプロケットのキットが販売されています。

SpeedCut Nano 12in キット

品番: 614380 (ソーチェン: 80TXL 51dl, ガイドバー: 124TXLNA074, スプロケット: 610725)

SpeedCut Nano 14in キット

品番: 614377 (ソーチェン: 80TXL 59dl, ガイドバー: 144TXLNA074, スプロケット: 610725)

SpeedCut Nano 16in キット

品番: 614381 (ソーチェン: 80TXL 64dl, ガイドバー: 164TXLNA074, スプロケット: 610725)

詳細は Oregon の PDF を参照してください。
