STIHL MS 261 のカッティングシステム

前提情報

• オプションなどで特に指定していなければ、大抵の場合、MS 261 チェンソーは .325"ピッチ, .063/1.6mmゲージ、あるいは .325"ピッチ, .050/1.3mmゲージのソーチェン、ガイドバー、リムスプロケットのシステムになっていると思います。今お使いのソーチェンがどれかわからない場合は、STIHL製のガイドバーの場合は根元に印字されていますので確認してみてください。



  プリントが読み取れない場合はノギスでリベット 3つ分の中心から中心の距離を測って 2で割ったものがピッチ、ドライブリンク(足)の厚さがゲージ、ドライブリンクの数(コマ数、足の数)を数えることで識別できます。インチとミリの換算は次のようになります。

  STIHL製ソーチェン ピッチの識別

  インチ	mm	デプスゲージ刻印
  .325" x2	約16.4mm	2
  3/8" x2	約19.0mm	3 (3/8) または 6 (3/8p, Picco)

• 2023年現在、STIHL のプロ機、山林向けチェンソーの中で、MS 261 より小型のチェンソーは 3/8p (Picco, ピッコ, ロープロファイル, 背の低い小型のカッター、63シリーズ)、MS 261 より大型のチェンソーは 3/8 (36シリーズ) のソーチェンが純正で、MS 261 だけが .325" ピッチのソーチェン(26, または 23シリーズ)が設定されていて、ちょっと不思議な感じです。(以前は他の機種でもあったのですが..)
  さらに、2023-06 現在は日本のカタログからは落ちていますが、MS 261 で 16", 3/8p を使えるように、ガイドバー、リムスプロケット、ソーチェン3本がセットになった チューニングキット ピコスーパー 0000 007 1900 というものが日本国内でもオプションとして STIHL から販売されていました。
• また、MS261 にはリムスプロケットも大型の 3/8" 用のものも用意されているので、.325(1.3mm, 1.6mm ゲージ), 3/8p(1.3mm ゲージ), 3/8(1.3mm, 1.6mm ゲージ) と、バー、ソーチェンの組み合わせの選択肢はとてもたくさんあります。



• STIHL チェンソーのガイドバーには取り付け部分の規格が 3種類あります。品番の頭の部分が 3002 で始まる大型のもの、3003 で始まる中型のもの、3005 で始まる小型のもの、です。MS 261 は 3003 マウントのガイドバーが適合します。MS661 まで 3003 マウントで共通ですので、リムスプロケット、ソーチェンが合えば使いまわしできます。

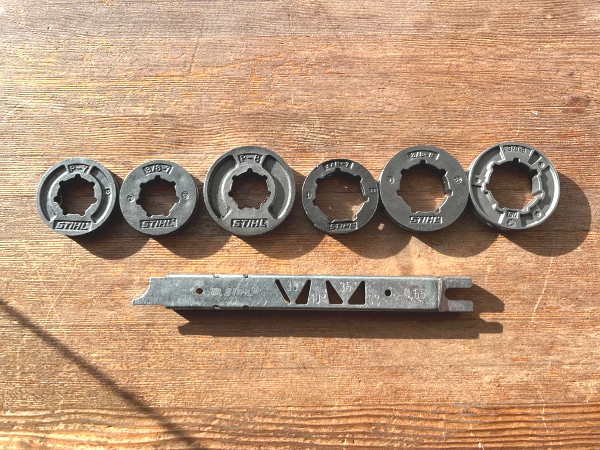

• STIHL チェンソーの純正リムスプロケットは、エンジン出力に応じたクランクシャフトの軸径の違いから、内径で

  ミニスプライン

  11/16", 17.46mm, MS7

  スモールスプライン

  3/4", 19.05mm, SM7

  スタンダードスプライン

  7/8", 22.2mm, SD7

  の 3種類あり、MS 261 は、MS7 内径、17.46mm になります。ちなみに、MS7 の 7 は、クラッチドラムとの噛み合せ部、内側スプラインの歯数、溝の数です。リムスプロケット外側、ソーチェンドライブリンクに噛む部分は T-7 とか T-8 、7T 8T などと表記されることが多いです(TはToothの略。一部、Tooth ではなくピン Pin と呼ばれることもあります)。リムスプロケットには内側の歯数 (Inner Tooth) と外側の歯数 (Outer Tooth) があるので間違えないように注意してください。
  誤記修正 2023-06-14

  すみません、MS261 を SM7 と書いていましたが、過去に調査した資料を読み直していたら、MS7 だったことが判明したため、修正しました。ノギスで内径測って17mm くらいなんで、あれ？と思って再度過去のメモを確認したところ、その過去のメモが混乱していました。ちなみに、過去の調査記録によると、MS7 該当機種は 024 026 028 029 034 MS260 MS270 MS280 MS290 あたりのようです。
  リムスプロケットは一種のギアなので、アウターの歯数が少ない = 径が小さい とトルクはあるが回転が低い(遅い)、歯数が多い = 径が大きい と、トルクは小さくなるが回転が高い(速い) 7T 低速型 < - > 高速型 8T となります。競技用に 9T とか 10T とかのリムもあるようです。ただし、リムが大きくなるとソーチェンの脱着はやりにくくなります。



  Oregon のリムスプロケットも スモールスプライン SM7, スタンダードスプライン SD7 と同じ分類ですが、リム内径が異なるため、互換性がなく、クラッチドラムとセットで交換する必要があるという情報をいただきました。(STIHL のクラッチドラムに Oregon のリム、Oregon のクラッチドラムに STIHL のリムは合わないようです..)
  補足 2023-06-14

  自身で確認できなかったのですが、twitter で、Oregon 製と STIHL 製でリム内径が異なるため互換性はない、と教えていただきました。ありがとうございます。

まとめると、リムスプロケット内径が MS ミニ か SM スモール か SD スタンダードなのか、チェンピッチによって .325 と 3/8、ゲージで .050/1.3mm か .063/1.6mmか、外側の歯数で 7T, 8T, 9T かなどの種類があります。

ピッチによる違い

ピッチとゲージの組み合わせ

ゲージ (gauge) とは、足、ドライブリンク、コマの厚さ = ガイドバーの溝幅 の規格です。薄いと 軽い 、 抵抗が少ない という利点があり、厚いと、重い、抵抗が大きいかわりに、 丈夫 という利点があります。

また、ゲージが薄いと、カッターのあさり幅も狭く(ナローカーフ)軽量で切削抵抗も少なくなり速度が速くなる傾向にあります。ただし強度が犠牲になっている点に留意してください。

ピッチとゲージの組み合わせからソーチェンが決まります。STIHL製のソーチェンをリストしてみます。

3/8p と書かれているものは、ピッチが 3/8 でロープロファイルの Picco タイプのカッターが使われているソーチェンを表しています。単に 3/8 や .325 と記載されているソーチェンはフルサイズの Rapid となります。

スチールソーチェンのカッターの種類の図を スチール ソーチェンの目立て の PDF より引用します。

より詳細な情報は STIHL の WEB サイト でご覧ください。

3/8p ピッチ(6) - .050/1.3mm(3) ゲージ

63PS, 63PS3, 63PM3, 63PD3

Picco / ピコ と呼ばれるロープロファイル(背の低い)小型ソーチェンです。63 で 3/8P (3/8ロープロファイル)(6), .050/1.3mmゲージ(3) を表します。

PS / Picco Super / ピコスーパー / 3617

フルチゼルカッター (角刃)

PS3 / Picco Super 3 / ピコスーパー 3 / 3616

フルチゼルカッター (角刃) + セーフティドライブリンク (3: キックバック防止のドライブリンク付き)

PM3 / Picco Micro 3 / ピコマイクロ 3 / 3636

マイクロ セミチゼルカッター(半角刃) + セーフティドライブリンク (3: キックバック防止のドライブリンク付き)

PD3 / Picco Duro 3 / ピコデュロ 3 / 3612

カーバイドチップ、超硬チップつきソーチェン。倒木処理などどうしても土など異物のついた木を切る必要がある場合などに。通常のやすりではなく、ダイヤモンドなどで目立てしなければならない。

.325 ピッチ(2) - .050/1.3mm(3) ゲージ

23RSP, 23RMP

ラピッド と呼ばれている標準的な背の高さのソーチェンです。23 で .325ピッチ(2)、.050/1.3mm(3)ゲージを表します。

RSP / Rapid Super Pro / ラピッド スーパー プロ / 3690

フルチゼルカッター (角刃) + ナローカーフ(狭いあさり幅)

RMP / Rapid Micro Pro / ラピッド マイクロ プロ / 3693

セミチゼルカッター(半角刃) + ナローカーフ(狭いあさり幅)

.325 ピッチ(2) - .063/1.6mm(6) ゲージ

26RS, 26RM, 26RD3

ラピッド と呼ばれている標準的な背の高さのソーチェンです。26 で、.325ピッチ(2), .063/1.6mmゲージ(6) を表します。

RS / Rapid Super / ラピッド スーパー / 3639

フルチゼルカッター (角刃)

RM / Rapid Micro / ラピッドマイクロ / 3686

セミチゼルカッター (半角刃)

RD3 / Rapid Duro 3 / ラピッドデュロ 3 / 3667

カーバイドチップ、超硬チップ付きソーチェン。倒木処理などでどうしても土や異物の付着した木を切らなければならない場合などに。通常のやすりでは目立てできないので、ダイヤモンドなどで研ぐ必要があります。セーフティドライブリンク付き

3/8   ピッチ(3) - .050/1.3mm(3) ゲージ

33RS, 33RM

ラピッド と呼ばれている標準的な背の高さのソーチェンです。33 で 3/8ピッチ(3), 050/1.3mmゲージ(3)を表します。正規ルートからの日本国内での販売はありません。(2023-06現在)

RS / Rapid Super / ラピッドスーパー / 3623

フルチゼルカッター(角刃)。

日本国内での正規ルートからの販売はありませんが、海外では 33RSのバリアントが販売されています。
33RSF(3676 フルスキップ), 33RSL(3679 スクエアグラウンド), 33RSLF(3672 スクエアグラウンド フルスキップ), 33RSLH(3674 スクエアグッラウンド ハーフスキップ)

RM3 / Rapid Micro 3 / ラピッドマイクロ 3 / 3662

セミチゼルカッター(半角刃) + セーフティドライブリンク付き

3/8   ピッチ(3) - .063/1.6mm(6) ゲージ

36RS, 36RS3, 36RM, 36RD3

ラピッド と呼ばれている標準的な背の高さのソーチェン。36 で 3/8ピッチ(3), .063/1.6mmゲージ(6)を表します。

RS / Rapid Super / ラピッドスーパー / 3621

フルチゼルカッター(角刃)

日本国内での正規ルートからは 36RS 以外、バリアント販売はありませんが、海外では様々な 36RSのバリアントが販売されています。
36RSF(3678 フルスキップ), 36RSL(3680 スクエアグラウンド), 36RSLF(3673 スクエアグラウンドフルスキップ) , 36RSLH(3675 スクエアグラウンドハーフスキップ)

RS3 / Rapid Super 3 / ラピッドスーパー 3 / 3626

フルチゼルカッター(角刃) + セーフティードライブリンク付き

RM / Rapid Micro / ラピッドマイクロ / 3652

セミチゼルカッター(半角刃)

RD3 / Rapid Duro 3 / ラピッドデュロ 3 / 3683

カーバイドチップ、超硬チップ付きソーチェン。倒木処理などでどうしても土や異物の付着した木を切らなければならない場合などに。通常のやすりでは目立てできないので、ダイヤモンドなどで研ぐ必要があります。セーフティドライブリンク付き
